01
Wartung früher planen
Veränderungen bei Schwingung, Temperatur und Öldruck können auf Wartungsbedarf hinweisen, bevor eine Störung den Betrieb unterbricht.

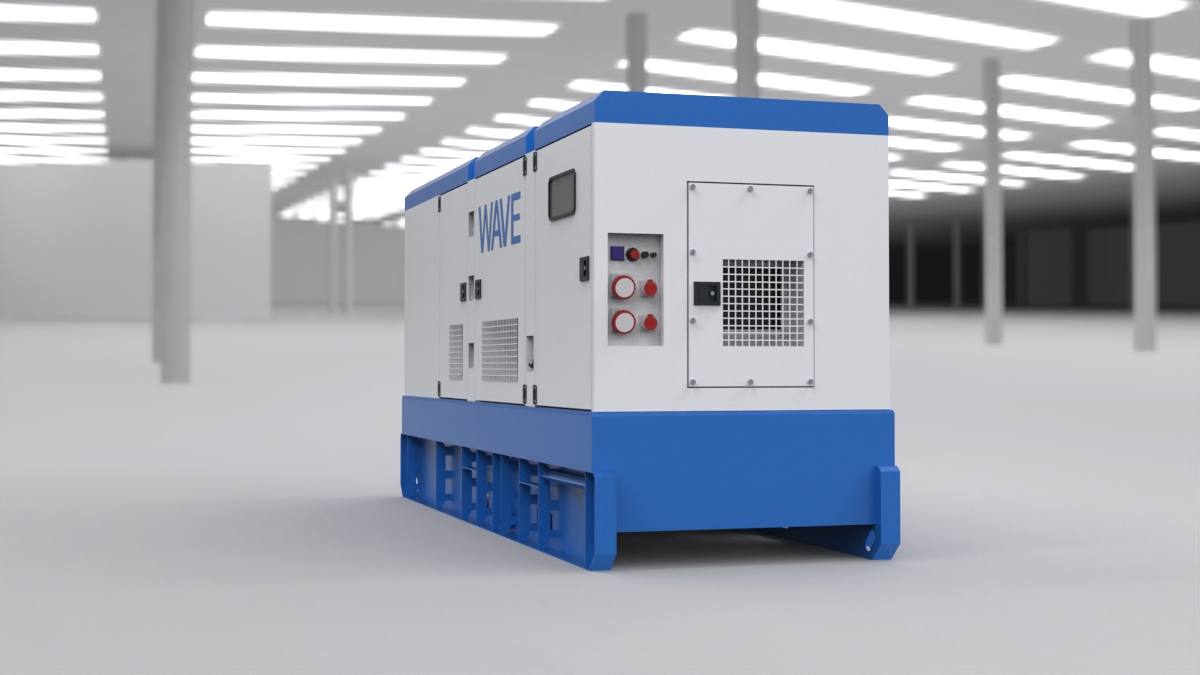

WAVE Referenzvisualisierung. Die endgültige Ausführung kann abweichen.
Neues ModellWie viele WAVE Maschinen kann ich damit betreiben?ANGEBOT ANFORDERN
WAVE

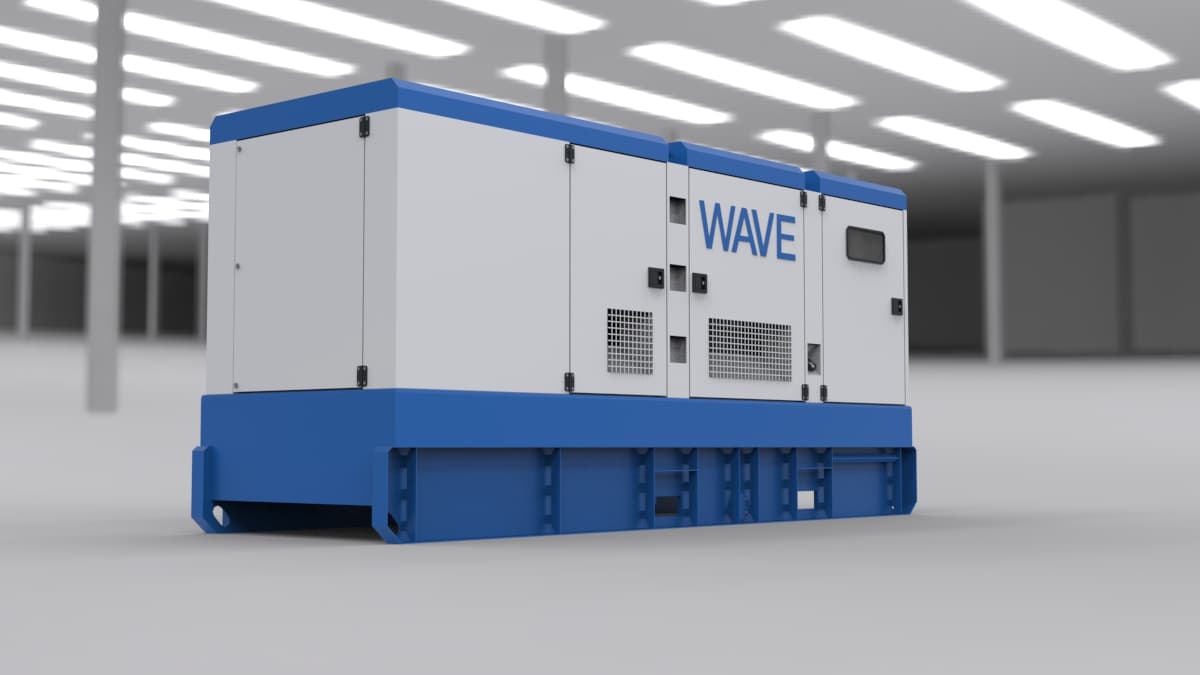

Generator 1500
AI-überwachter Dieselgenerator mit Brain · serienmäßig inklusive
PREIS
174.287,85 €
Netto, zzgl. MwSt., Transport und Inbetriebnahme.
Leistung
1.500 kVA
Spannung
400/230 V
Frequenz
50 Hz
Der WAVE Generator 1500 vereint einen Yuchai-Dieselmotor, einen Leroy-Somer-Alternator und eine SmartGen-Steuerung in einer schallgedämmten Ausführung. Mit 1.500 kVA laut Herstellerangabe und einem 1.500-Liter-Kraftstofftank bildet er die Basis für die projektbezogene Energieversorgung Ihrer Produktion und Infrastruktur.
Interkey Brain serienmäßig inklusive. Wartungsfrüherkennung, KI-gestützte Fernanalyse und Lastmanagement mit Ihren WAVE Maschinen – verbunden in einem System.
Brain und Sensorik entdecken
WAVE × INTERKEYSerienmäßig enthalten
Mehr wissen.
Besser betreiben.
Mit Interkey Brain wird aus einzelnen Messwerten ein verständliches Bild Ihres Generators. Für frühzeitige Wartungshinweise, einen direkten Blick aus der Ferne und einen besser abgestimmten Betrieb mit Ihren WAVE Maschinen.
Ein Generator. Alle Signale im Blick.
Wählen Sie einen Messpunkt und entdecken Sie seinen Nutzen.
WAVE / INTERKEY BRAINBestehende Signale
Vorhandene Steuerung
Erfasste Signale
Öldruck, Kühlmitteltemperatur, Drehzahl, Betriebsstunden und Fehlercodes – soweit auslesbar.
Ihr Vorteil
Betriebszustände einordnen und Wartungsbedarf früher erkennen.
02
Aus der Ferne näher dran
Betriebsverläufe, Meldungen sowie Bild und Ton unterstützen die KI-gestützte Analyse und helfen dem Service, einen Einsatz vorzubereiten.
03
Diesel gezielter einsetzen
Lastprofile und Laufzeiten machen unnötigen Betrieb sichtbar. Mit abgestimmter Steuerung lassen sich Starts und verschiebbare Lasten besser planen.
04
Mit Ihrer Produktion verbunden
Generator und WAVE Maschinen können Betriebszustände austauschen. So lassen sich Leistungsbedarf und Maschinenstarts gemeinsam betrachten.
Einsparpotenzial erkennen. Wirkung messen.
Wie viel Diesel sich sparen lässt, hängt von Auslastung und Betriebsweise ab. Brain schafft die Datengrundlage, um unnötige Laufzeiten zu erkennen und den Betrieb gezielt zu verbessern. Die Wirkung wird anhand vergleichbarer Betriebsdaten bewertet.
Ihre Produktion mit WAVE
Wie viele Maschinen können damit betrieben werden?
Die Übersicht zeigt unsere fünf Produktionsmodelle. Beim IC570 rechnen wir mit angenommenen 40 kW im laufenden Betrieb, bei FD480 und FD450 mit der maximalen Kataloglast. Die endgültig betreibbare Anzahl wird anhand Ihrer Konfiguration bestätigt.
Rechenannahme: 1.500 kVA × 0,8 = 1.200 kW · davon 20 % Planungsreserve
960 kW verbleiben als Gerätebudget für diese Beispiele. Leistungsfaktor 0,8 sowie Prime-/Standby-Leistung des Generators sind noch zu bestätigen. Die Reserve ist eine gewählte Planungsannahme.
| WAVE Modell | Leistung / Basis | Rechnerische Stückzahl* |
|---|---|---|
| IC570MAX | 40 kWlaufend · Annahme | 24 |
| BIG WAVE | noch offen | noch offen |
| FD490 | 16,5 kWvorläufig | noch offen |
| FD480 | 22 kWmax. Kataloglast | 43 |
| FD450 | 22 kWmax. Kataloglast | 43 |
* Jeweils nur dieser Maschinentyp; die Zeilen sind Alternativen. Stückzahl = 960 kW ÷ angegebene Leistung, abgerundet. Die 40 kW beim IC570 sind eine Betriebsannahme, keine bestätigte Spitzen- oder Anlaufleistung.
Für BIG WAVE fehlt die elektrische Gesamtleistung. Beim FD490 sind die vorläufigen 16,5 kW noch mit den Angaben zu Heizung und Kompressor abzugleichen. Diese beiden Stückzahlen bleiben offen.
Beispiel: verschiedene Maschinen gemeinsam
- 10 × IC570MAX400 kW
- 10 × FD480220 kW
- 10 × FD450220 kW
30 Maschinen · 840 kW
Das Beispiel lässt 120 kW im Gerätebudget frei; die 240 kW Planungsreserve bleiben unberührt.
Was zur Auslegung dazugehört
Vakuumpumpen, Chiller, Stickstofferzeuger und Lüftung werden in einer vollständigen Lastliste erfasst. Bei Pumpen ist zuerst zu klären, ob sie bereits in der jeweiligen Kataloglast enthalten sind. BIGWAVE und Geräte ohne belastbare Maximalleistung werden individuell berechnet.
Diese kW-Rechnung ist noch keine Betriebsfreigabe. Anlaufströme, gestaffelter Start, Leistungsfaktor und kVA, Phasenverteilung sowie die Generatorleistung am Aufstellort werden vor der Zusage geprüft. Eine pauschale Reserve ersetzt diese Prüfung nicht.
Meine Maschinenkombination planenHAUPTMERKMALE
Schallgedämmtes Gehäuse für das komplette Aggregat
Yuchai YC12VTD2000-D30 Dieselmotor
Bürstenloser Leroy-Somer-Alternator
SmartGen HGM6120 Steuerung
Integrierter 1.500-Liter-Kraftstofftank
400/230 V Drehstrom bei 50 Hz
360° Rundflug
Die WAVE Referenzausführung von allen Seiten – eine vollständige 360°-Ansicht. Die endgültige Ausführung kann abweichen.
ANTRIEB
Der Yuchai YC12VTD2000-D30 arbeitet mit 1.500 U/min. Ein wassergekühlter Radiator, Schwingungsdämpfer und ein robuster Stahlgrundrahmen gehören zur Ausstattung.

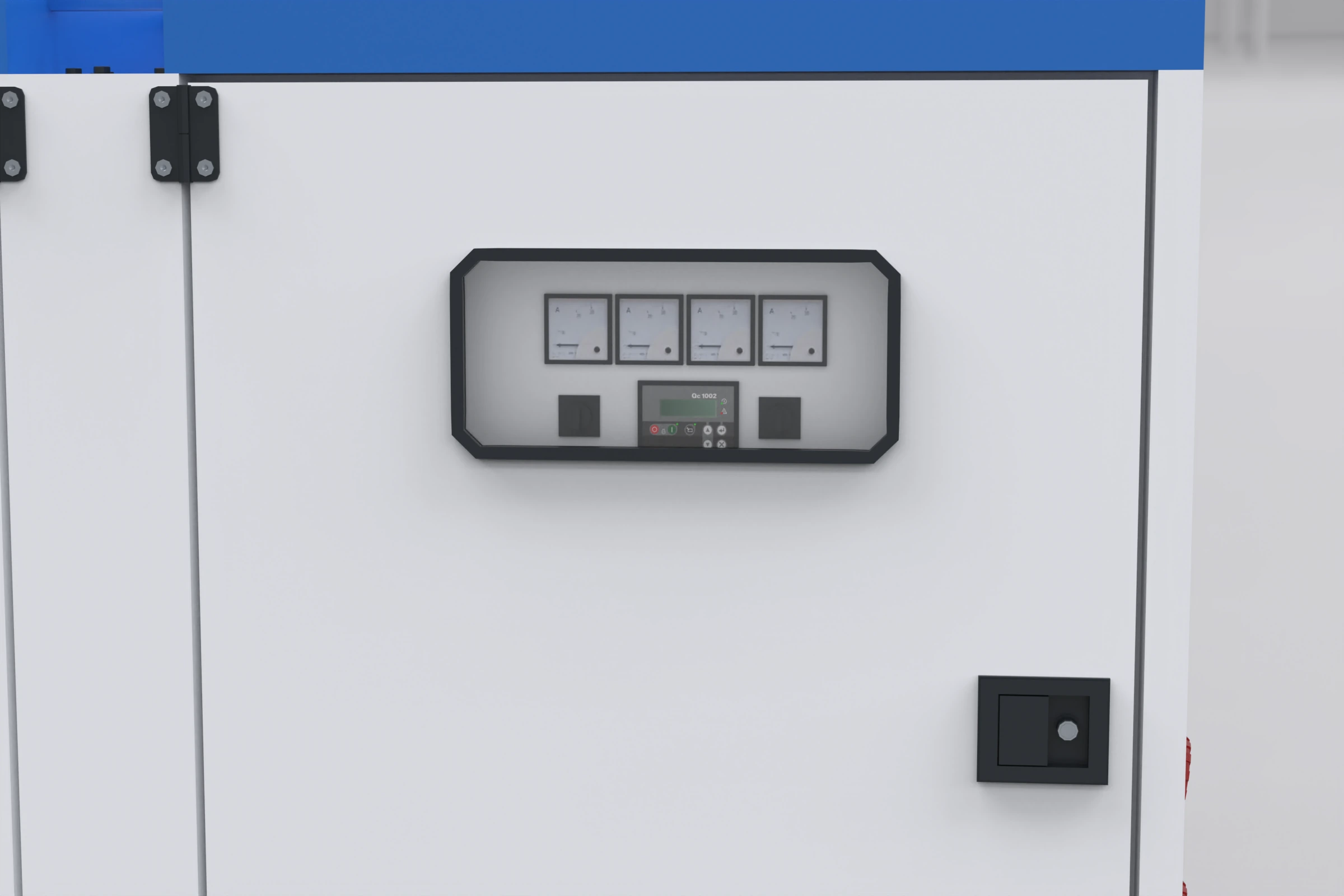

STEUERUNG
Die SmartGen HGM6120 übernimmt die Aggregatsteuerung. Für die automatische Netzumschaltung ist ein ATS mit 3.200 A als separate Option verfügbar.
AUSSTATTUNG
1.500-Liter-Tank, manueller Leistungsschalter, Schalldämpfer, zwei 12-V-Starterbatterien mit Anschlusskabeln sowie Betriebs- und Wartungshandbücher sind enthalten.
SERVICE
WAVE begleitet die Produktauswahl und die Abstimmung mit dem Hersteller. Aufstellung, elektrischer Anschluss und Inbetriebnahme werden projektbezogen mit den zuständigen Fachbetrieben geplant.
SPEZIFIKATIONEN
Ausführung
Schallgedämmtes Dieselaggregat (Silent Type)
Herstellermodell
Yingli YLGF-1200DCS
Leistung laut Hersteller
1.500 kVA; Prime-/Standby-Einstufung wird projektbezogen bestätigt
Spannung / Phasen
400/230 V · 3 Phasen
Frequenz / Drehzahl
50 Hz · 1.500 U/min
Motor
Yuchai YC12VTD2000-D30
Alternator
Leroy-Somer LSA50.2 L8 · bürstenlos · Einzellager
Steuerung
SmartGen HGM6120
AI-Überwachung
Interkey Brain · serienmäßig enthalten
Kraftstofftank
1.500 Liter
Kühlung
Wassergekühlter Radiator mit Schutzabdeckung
Starterbatterien
2 × 12 V DC einschließlich Anschlusskabel
Herstellergarantie
12 Monate oder 1.000 Betriebsstunden, je nachdem, was zuerst eintritt
Option: Netzumschaltung
ATS 3.200 A · SKT1-3200/4P/NAX · + 4.261,95 € netto
Option: Vorwärmung
Kühlwasser- und Schmierölvorwärmung · + 825,00 € netto
Fertigung / Lieferung
Herstellerangabe: 30 Arbeitstage Fertigung; Liefertermin nach Abstimmung
Abmessungen / Gewicht
Herstellerbestätigung ausständig
Schalldruck / Verbrauch
Herstellerdaten ausständig
Technische Daten des Generator 1500 herunterladen
TECHNISCHE DATEN HERUNTERLADENTechnical datasheet · English Technisches Datenblatt · Deutsch WAVE manual · English · with Brain WAVE Handbuch · Deutsch · mit Brain
Gemeinsames WAVE-Handbuch mit Brain-Kapitel. Zur ausgelieferten Ausführung gehören zusätzlich die zugehörigen Motor-, Alternator- und Steuerungsunterlagen sowie das Inbetriebnahmeprotokoll.
Angebot anfordern
Planen Sie die Energieversorgung Ihres Betriebs mit WAVE. Teilen Sie uns Ihre Verbraucher, den Standort und die gewünschte Betriebsart mit. Wir stimmen Leistung, Ausstattung und Inbetriebnahme mit Ihnen ab.
